Generatoren
Made in Germany:
Generatorenfertigung mit höchstem Qualitätsanspruch
Leistungsstarke, bürsten- & getriebelose, sowie wartungsfreie Permanentmagnetgeneratoren
Die Generatoren für unsere ANTARIS Windturbinen werden vollständig in Deutschland von BRAUN Windturbinen GmbH selbst entwickelt und gefertigt. Damit haben wir die gesamte Wertschöpfungskette in der eigenen Hand – von der Konstruktion über die Wicklung bis zur Endkontrolle.

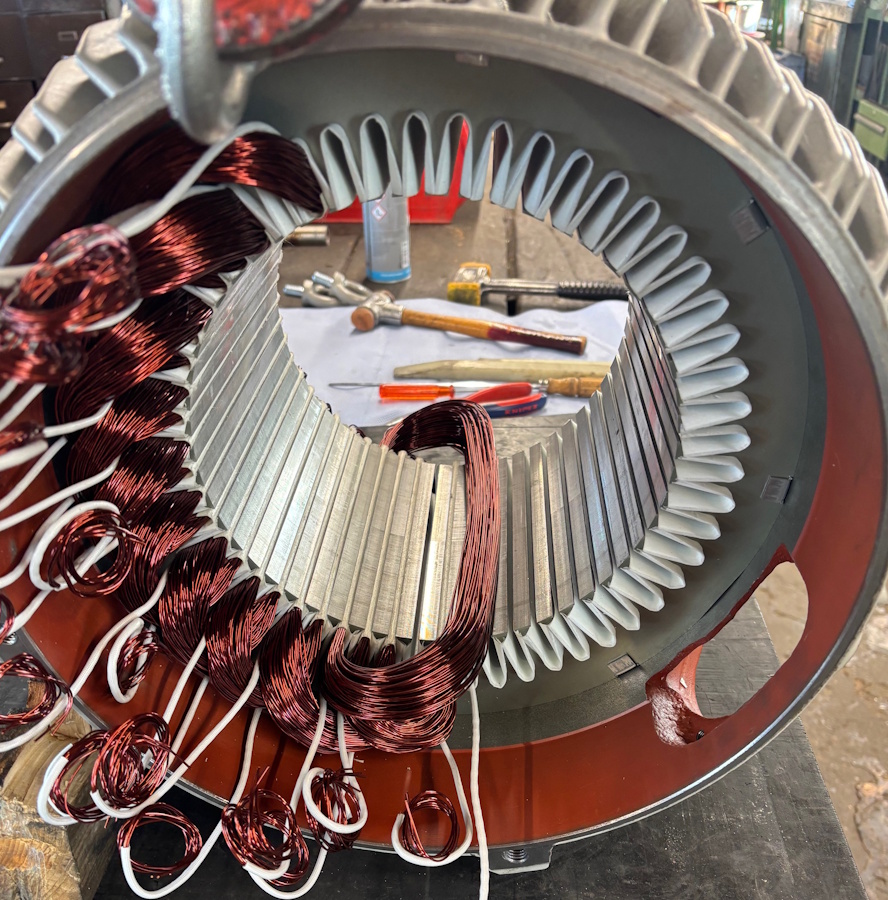

Im Mittelpunkt steht die Kupferwicklung des Stators, die ausschließlich in Handarbeit erfolgt. Diese bewusste Entscheidung gegen die vollständige Automatisierung ermöglicht eine lückenlose Prüfung jeder einzelnen Wicklungslage und der verwendeten Isolierstoffe – ein Qualitätsstandard, der sich maschinell nicht in gleicher Sorgfalt erreichen lässt.
Verwendet wird Kupferdraht der Isolationsklasse H (180 °C), wodurch die Generatoren auch unter dauerhafter thermischer Belastung zuverlässig und wartungsfrei arbeiten. Andere Fertigungsschritte, etwa die mechanische Bearbeitung der Bauteile, erfolgen hingegen präzise per CNC-Technik – so verbinden wir handwerkliche Sorgfalt mit moderner Fertigungstechnologie.
Jeder Generator durchläuft vor der Auslieferung eine umfassende Qualitätskontrolle. Das Ergebnis: ein bürsten- und getriebeloser Permanentmagnetgenerator, der über Jahre hinweg verlässlich, leise und nahezu wartungsfrei Strom erzeugt – entwickelt und gefertigt von einem Team, das Windenergietechnik seit Jahren mit Leidenschaft vorantreibt.
NdFeBo-Permanentmagnete, dies sind die stärksten gegenwärtig existierenden Dauermagnete. Rastmoment- & wartungsfrei
Technische Daten:
Gewicht: 23 – 160kg
Fußbefestigung
Wellendurchmesser: 28 / 48 / 55 mm
Gehäusematerial: Aluminium
Kühlung: Oberfläche, Lüfterrad
Drehrichtung: beliebig
Ausführung: 10 – 24-polig (je nach Baugröße);
Schutzart: IP55
Wirkungsgrad: 90 – 95%
Diese Generatorenbaureihe ist speziell für den Einsatz in Wind- und Wasserkraftanlagen konzipiert. Über den gesamten Drehzahlbereich bleibt der Wirkungsgrad nahezu konstant, was eine gleichmäßig hohe Energieausbeute sicherstellt. Damit die Windkraftanlage bereits bei niedrigen Windgeschwindigkeiten leicht anläuft, sind die Generatoren rastmomentfrei ausgeführt.
Sie kommen überwiegend zur Netzeinspeisung bei Windkraftanlagen zum Einsatz und sind im Leistungsbereich speziell auf die Smart!wind und Power One (2,0 – 10,0 kW) abgestimmt. Empfohlen wird ein Rotordurchmesser von 2,50 m bis 7,00 m.
Auf Anfrage fertigen wir selbstverständlich auch Generatoren mit größeren Leistungen und höheren Polzahlen für niedrigere Drehzahlen – sprechen Sie uns gerne an!
Dies gilt im übrigen auch für den Aufbau des Magnetfeldes im Rotor (beweglicher Teil des Generators), auch hier erfolgt die Einbringung der Magnete von Hand mit abschließender Überprüfung der Polarität. Um eine absolute Befestigung der Magnete zu ermöglichen, werden diese mit einem hochfesten Kleber im genuteten Rotor fixiert. Zusätzlich wird der ganze Rotor mit Tränkharz vergossen, Qualitätsarbeit „Made in Germany“.
Die Generatoren werden als Batterielader, im Netzparallelbetrieb oder auch zum aufheizen von Heizstäben (Windheizung) eingesetzt. Der Leistungsbereich umfasst 1,5 kW bis 18,5 kW (kurzzeitig max. 30.0 kW). Entsprechende Steuerungen hierfür sind ebenfalls lieferbar (siehe Bildergalerie).
Falls Sie den Generator mit einem Dieselmotor oder ähnl. (Blockheizkraftwerk) antreiben möchten kann evtl. auf eine Übersetzung verzichtet werden, bedingt durch Drehzahlanpassung seitens des Generators.
Funktionsweise eines Generators
Dokumente
Generatoren für Blockheizkraftwerke mit Netzeinspeisung
Leistungsklassen: 2500 Watt
Drehzahlen: 200 UpM bei 250 VDC (Leerlaufspannung)
830 UpM bei 590 VDC und 2500 Watt Netzeinspeisung
(Netzeinspeisung mit 2500er Windy Boy)
Der Antriebsmotor sollte eine Leistung von 3-5 kW haben, bei max. 2200 U/min.
Die thermische Leistung beträgt ca. 6 kW!
Leistungsklassen: 3500 Watt
Drehzahlen: 200 UpM bei 200 VDC (Leerlaufspannung)
850 UpM bei 590 VDC und 3500 Watt Netzeinspeisung
(Netzeinspeisung mit 3800er Windy Boy)
Der Antriebsmotor sollte eine Leist. von 4-6 kW haben, bei max. 2200 U/min.
Die thermische Leistung beträgt ca. 8 kW!
Die optimale Heizungsunterstützung für ein Einfamilienhaus!
Permanentmagnetgeneratoren mit 6000er oder 2 Stck. 1700er Windy Boy für Netzparallelbetrieb!
Der 16-polige Generator wird bei Wasserrädern oder Windturbinen mit geringer Drehzahl eingesetzt und ist rastmomentfrei!
Drehzahlbereich mit 2 Stck. 1700er WB´s (3,4 kW)
Leerlaufdrehzahl
125 VDC bei 97 U/min.
160 VDC bei 125 U/min.
320 VDC bei 299 U/min.
Arbeitsdrehzahl
224 VDC bei 287 U/min. u. 1200 Watt
350 VDC bei 390 U/min. u. 3000 Watt
Drehzahlbereich mit 1 Stck. 6000er Windy Boy
Leerlaufdrehzahl
125 VDC bei 99 U/min.
520 VDC bei 425 U/min.
Drehzahlbereich für langsam laufende Generatoren mit 2,5 kW Leistung
Leerlaufdrehzahl
125 VDC bei 50 U/min.
Technische Ausführung für die CK 11.0 kW Generatoren
- Gewicht: 87 kg, Aluminiumgehäuse
- Wellendurchmesser 48 mm, BG 160
- 6- Punkt Fußbefestigung
- verstärkte Lager- u. Schildausführung
- Kühlung: Oberfläche, Lüfterrad
- Drehrichtung: beliebig
- Ausführung: 10 – 16 Pole; Schutzart: IP56
- Wirkungsgrad: 91%
- Schutzklasse: IP56
- Magnetfeld bis 150°C
- Wicklungsklasse (180°C)
