Gallery ANTARIS 12kW

[vc_row][vc_column][vc_column_text]

Montageaufbau Antaris 12 kW

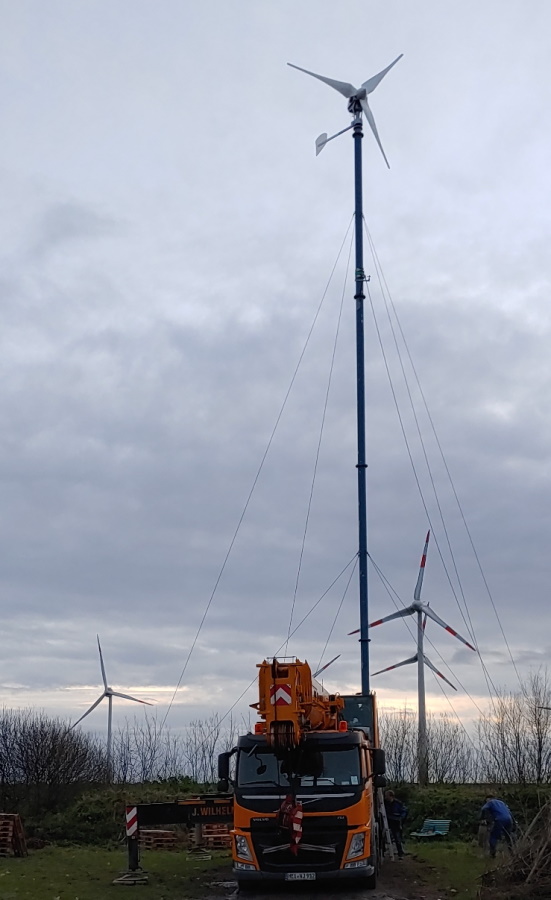

Antaris 12 auf 24m Kippmasten

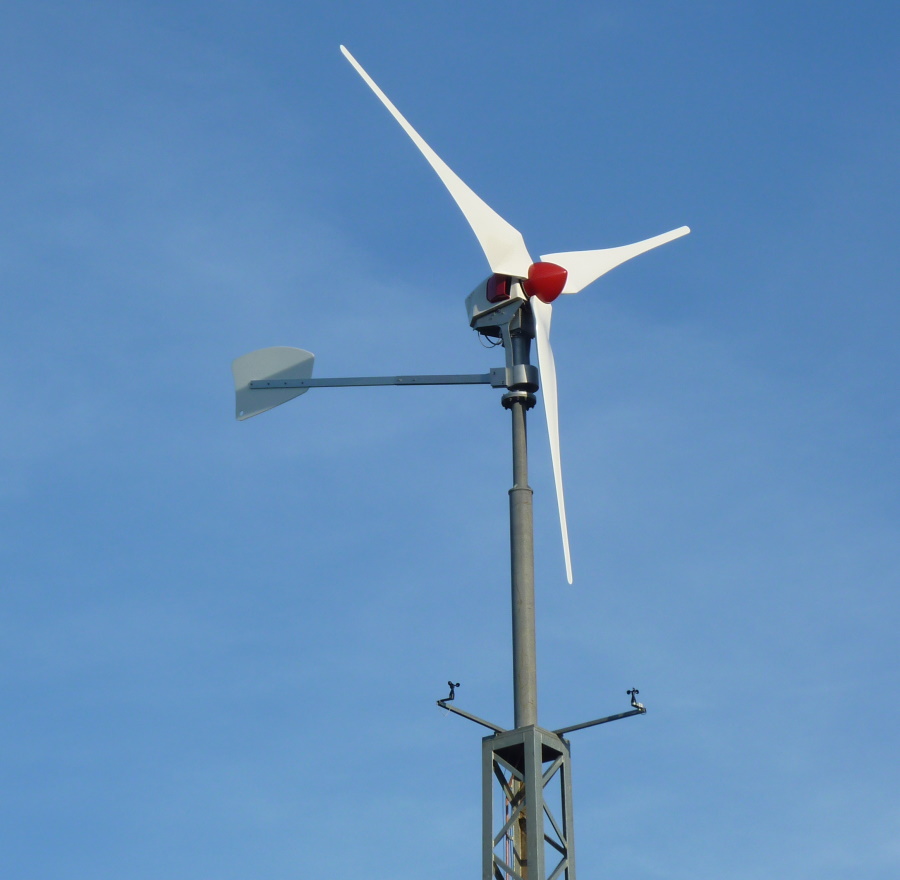

Antaris 12 kW auf Gittermasten mit Wind- u. Fledermaussensor

Antaris 12 kW für Vietnam

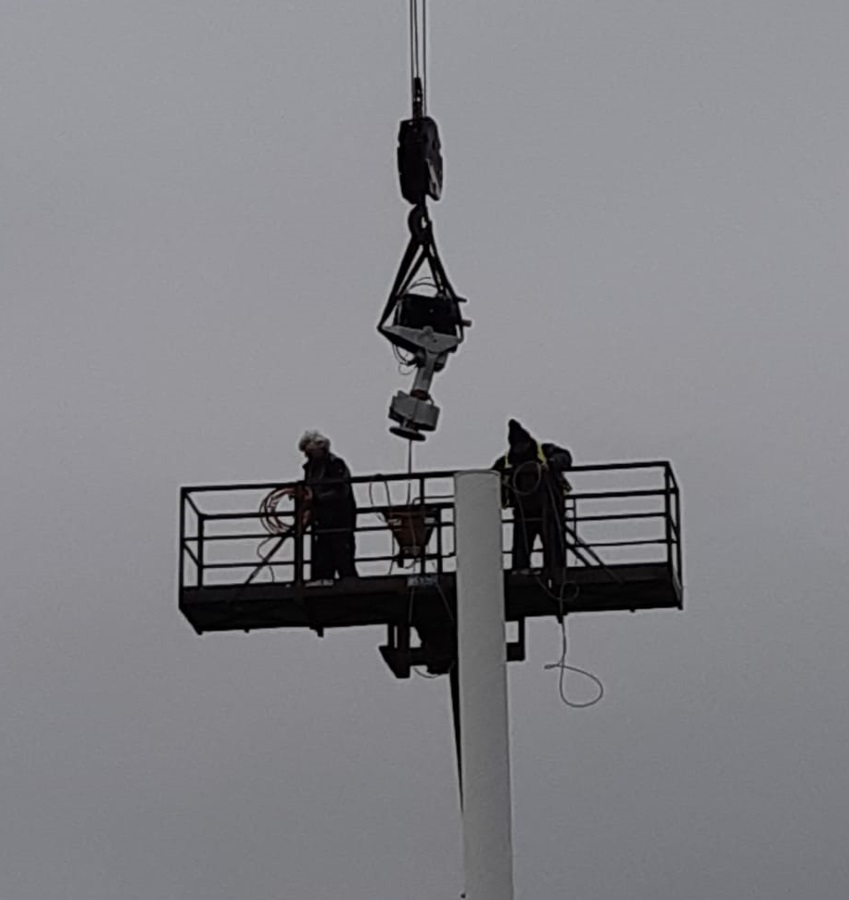

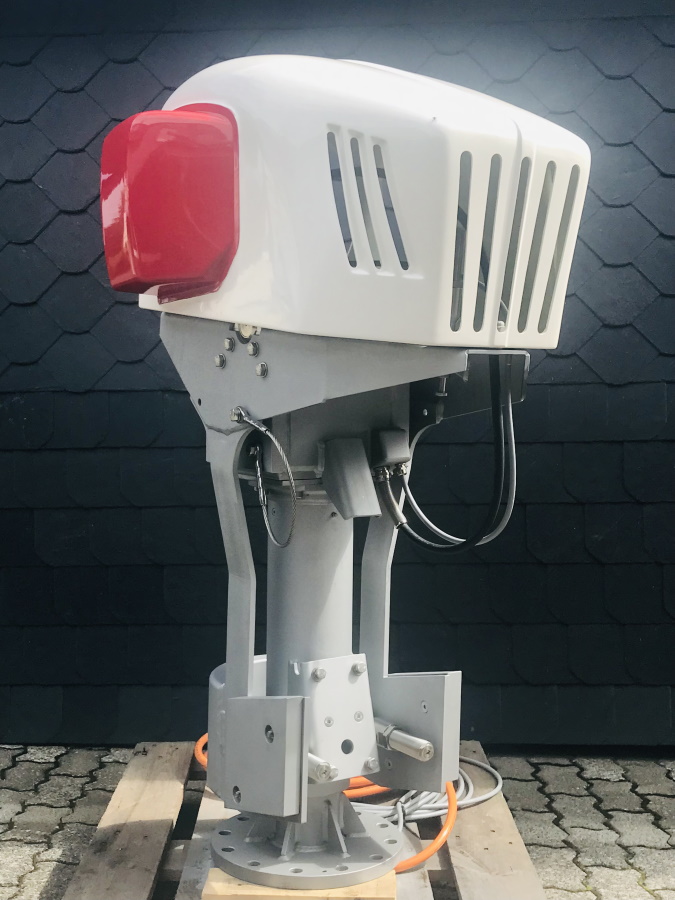

Antaris 12 kW Kippvorrichtung

25m Mastmontage

Montage Kippelement mit Generator

Montage Windfahnenausleger

Antaris 12kW mit CK18 Generator Generator

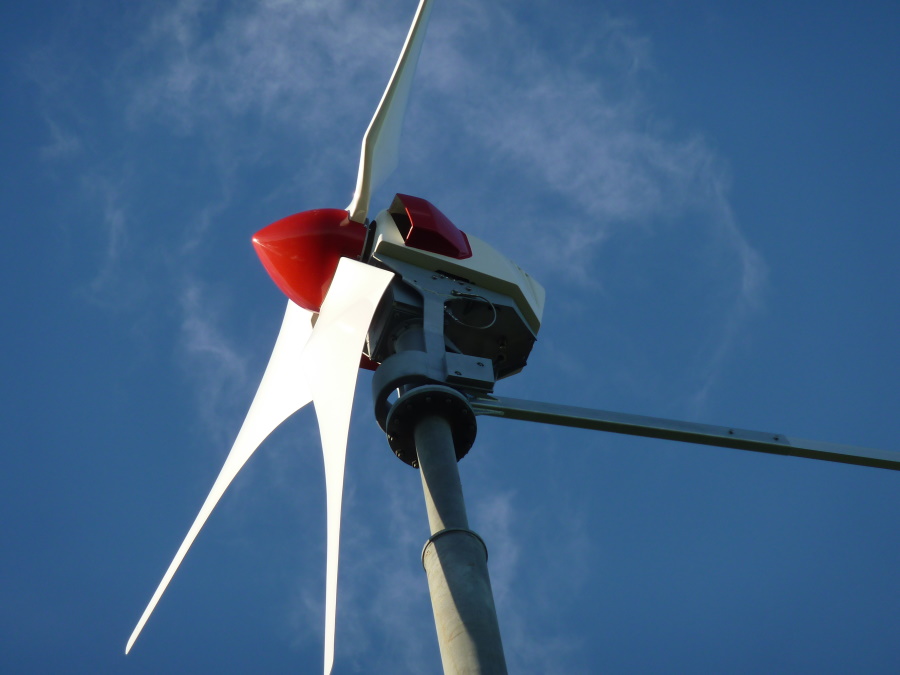

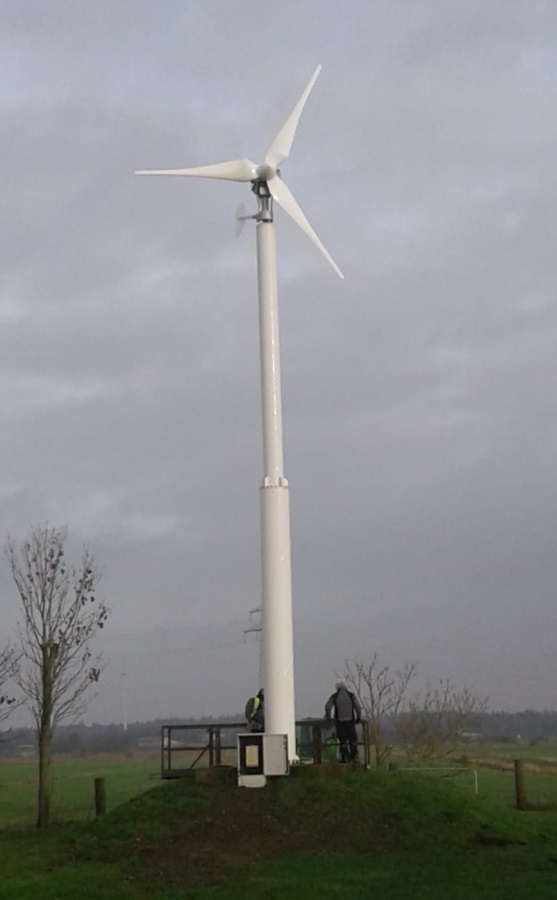

Antaris 12 kW montiert

Smartwind SW10 mit Braking Box und PC

Fundament für 30m Masten

Und ja, sowas kann man auch machen….

………

Montageaufbau 30m Masten

Wie vor….

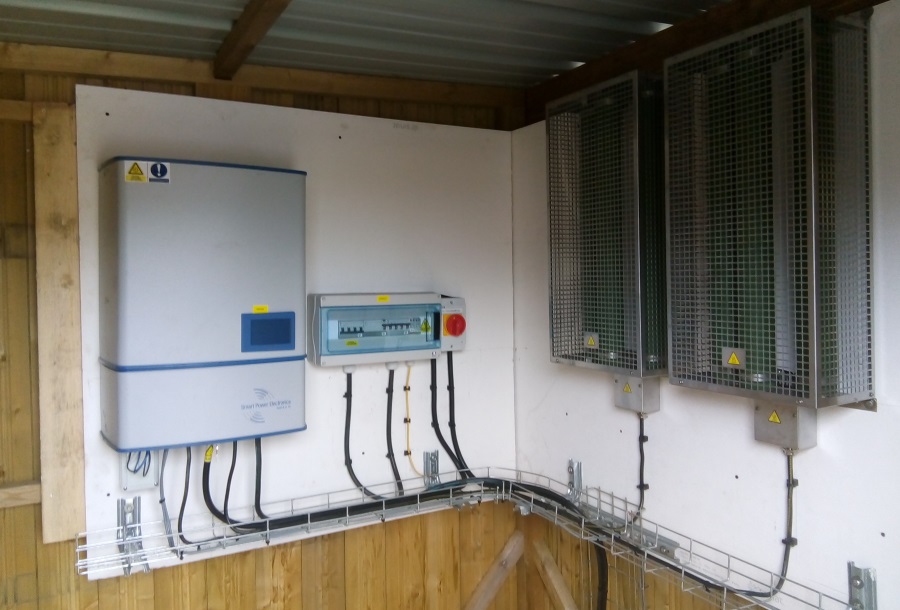

Smart!wind SW10 mit 2 Stck. BW´s

Antaris 12 kW

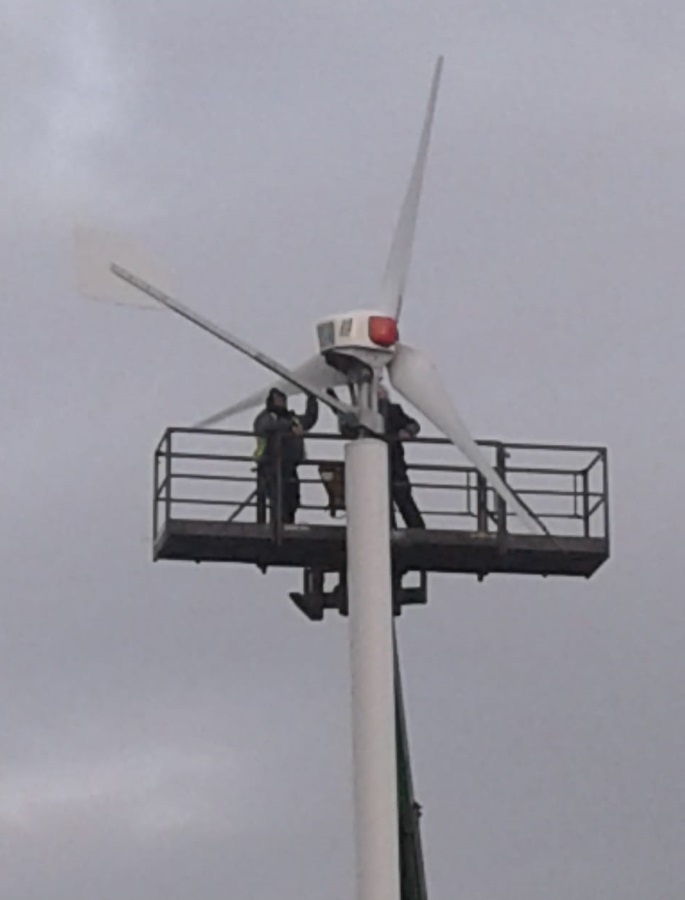

Montagaufbau Antaris 12 kW

Montage Kippvorrichtung 12 kW

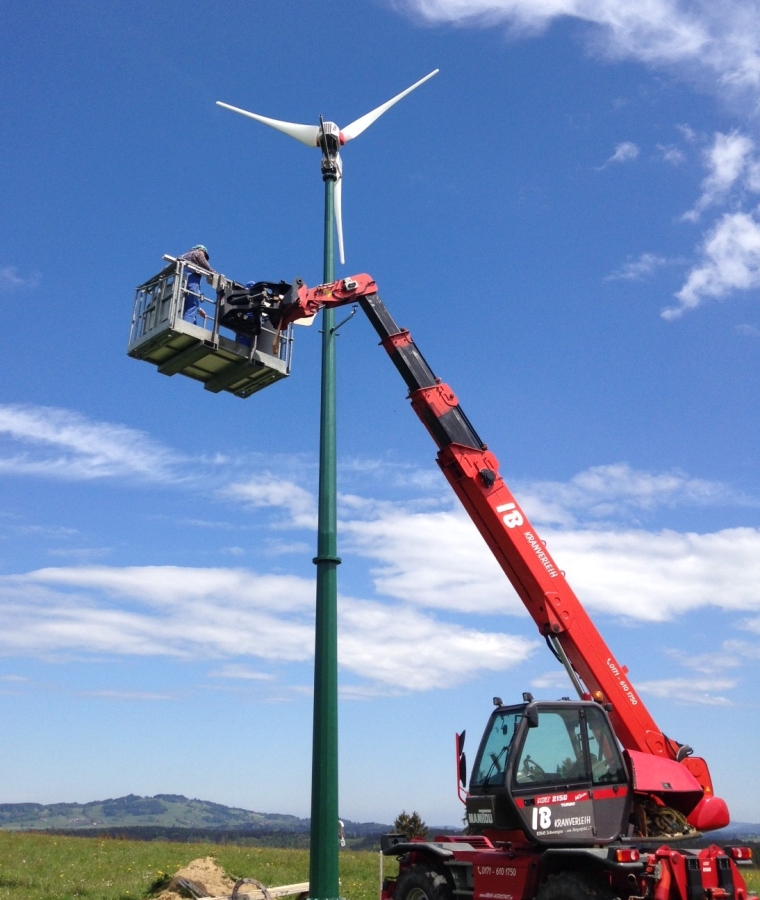

Die Antaris 12kW auf einem 15m Masten im Allgäu. Hier wird ein landw. Betrieb mit sauberem Strom versorgt.

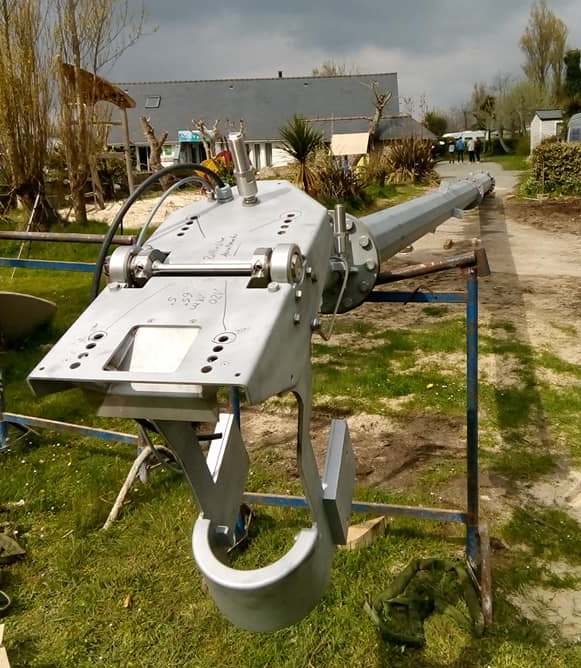

Montage Kippvorrichtung 12 kW.

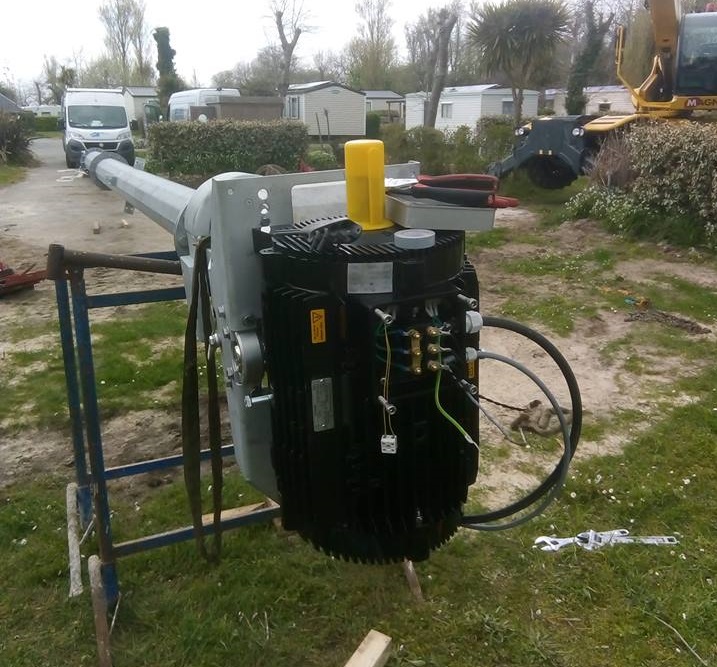

Montage Generator CK18.

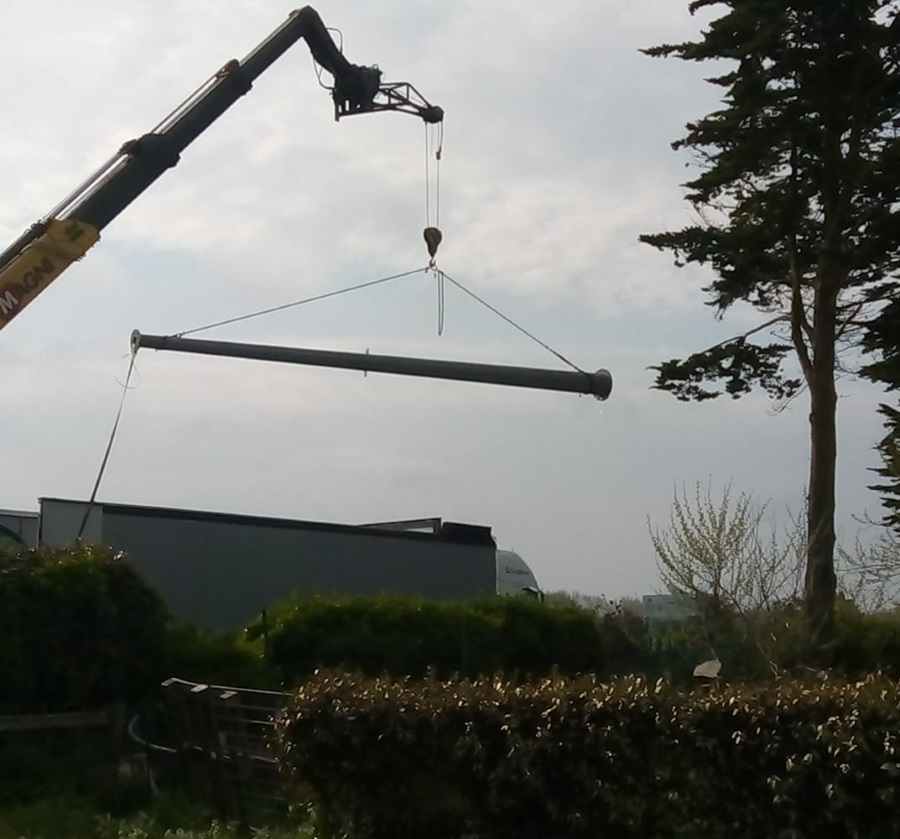

Masttransport zur Baugrube.

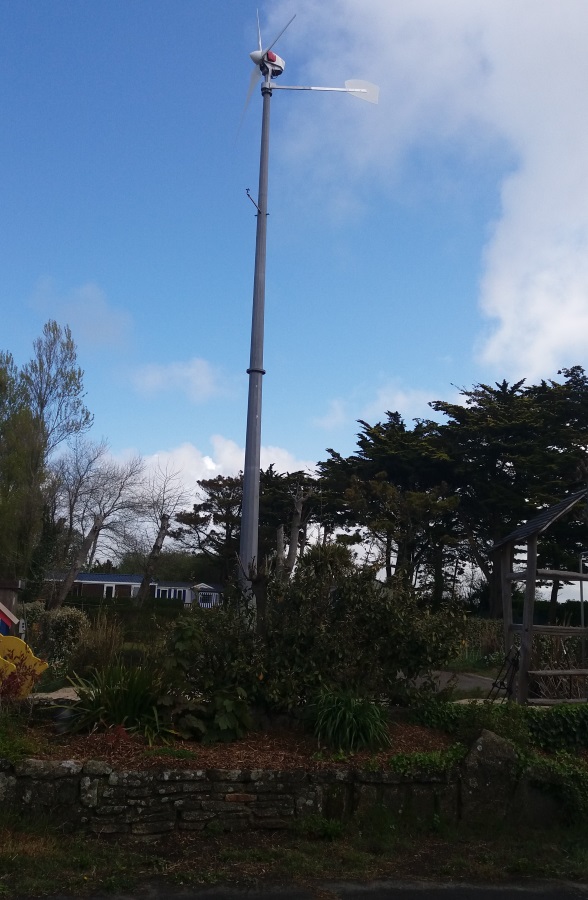

Die Antaris 12 kW auf 18m an der französischen Westküste.

3-phasiger Netzparallelbetrieb mit SW10 u. Dumploads.

Endlich geschafft, Glückwunsch Herr Dr. Gehlen!.

Die Antaris 12kW auf 24m. Die Anlage arbeitet netzparallel u. mit Heizungsunterstützung.

Fundamentaufbau Antaris 12kW für 24m Masten.

Einer unserer zufriedenen Kunden!

Montage Mastoberteil mit Anlagenkopf vormontiert.

Repellermontage Antaris 12kW.

Masthälften Montage bei 12m Höhe.

Wie vor….

Masttransport zur Baustelle.

Montageaufbau beider Anlagen.

2 Stck. Antaris 12 kW mit 15m Nabenhöhe.

2 Stck. Smartwind Inverter mit je 10 kW Netzleistung und jeweils 12 kW Bremswiderstände dazu.

Fertig installiert auf 15m Nabenhöhe 2 x12 kW netzparallel.

It is a freestanding Pole with 25 m hub height.

Installation from the Alternator CK18 on the Antaris 12 kW Windturbine.

The Turbine is working 3-phased grid connected with a Smartwind SW10.

Antaris 12 kW installed in Morroco near Tanger.

5 pcs. ANTARIS 12 kW Turbines installed in Russia

Flying to the site with the helicopter.

2 pcs. gas generator for backup.

The battery bank working with the Smartwind Inverter and 48 VDC Victron Energy Inverter.

Montageaufbau ANTARIS 12.0 kW mit 3 Stck. Sunny Islands 8.0 in der Mongolei.

Die Anlage arbeitet auf einem 18 m Rohrmasten. Die Versorgung der Hotelanlage erfolgt über PV und Wind als Hybridsystem.

Die ANTARIS 12.0 im Norden der Mongolei.

Die Anlage wie vor beschrieben mit Gruppenfoto.

ANTARIS 12.0 kW working in Belgium! The ANTARIS 9.5 kW has an 18 kW alternator installed. The 23 m tube pole is customer designed, gratulations for that!

The turbine is working with 6.0 kW to the house grid, having more power the overplus goes to the 6.0 kW heating rod.

10 kW Smartwind working 3-phased with 3 pcs. Sunny Island installed in Kuwait.

ANTARIS 12.0 kW working on a 21 m Pole in Kuwait.

Die ANTARIS 12.0 im Winter 2015/16

Die ANTARIS 12.0kW arbeitet hier auf einem 18 m Masten 3-phasig netzparallel. Vielen Dank an das Installerteam von der Fa. AHLF (www.ahlf.de) und unseren Vertriebspartner vor Ort, Smart Power Electronics (http://www.smart-power-electronics.de/cms/de/).

Glückwunsch auch an den Betreiber (http://www.fh-westkueste.de/home/) für die gelunge Installation.

Bei der 12.0er Anlage sind die Erträge aus Energy Net (blau, Hausnetz) und Energy Chopper (rot, Heizstab) zu addieren. Die Erträge aus dem 2. Heizstab sind nicht sichtbar, betragen aber ca. 10 kWh / Tag. Am 14.11.2015 hat die 9.5er Anlage rund 52 kWh auf das Hausnetz, 38 kWh auf Heizstab 1 und ca. 10 kWh auf Heizstab 2 gebracht. Gesamtertrag am 14.11.2015: 100 kWh.

Here you see 5 pcs. Smartwind Inverter working off-grid with the Victron Energy Inverter.

Smartwind 10.0 kW 3-phased.

10 pcs. Dumploads, 2 pcs. (with 12.0 kW ) for each Inverter.

Here you see 5 pcs. ANTARIS 12.0 kW Turbines working off-grid with PV in remote areas in the north of Russia. It is an hybrid system with PV and diesel engines as backup. At present 3 other installations with the same configuration are in process.

Fundamentaufbau für die ANTARIS 12.0 kW auf 18 m Masten in Brunsbüttel.

Montage von Generator und Azimutlager….

Die Nabenhöhe beträgt 18 m. Der erwartete Jahresertrag liegt bei ca. 20.000 kWh.

The ANTARIS 12.0 kW installed near Kuwait.

The turbine is working on an 18 m tube pole.

It is an hybrid system with solar and wind, installed from: www.kuwait-cool.com

Here the battery bank…

Die ANTARIS 12.0 kW arbeitet 3-phasig netzparallel / Heizbetrieb, mit einem Smartwind 10.0 kW.

Die Anlage arbeitet mit einem Repeller D 6.50 m auf einem 24 m Rohrmasten. Der Generator ist eine 18.0 kW Maschine, Qualität „Made in Germany“.

Installiert im nördlichen NRW von unserem Partner vor Ort: http://www.kroeger-systemtechnik.de/

Der Generator CK18 für die ANTARIS 10.0 kW. 11.0 kW @ 255 rpm, max. 22 kW. Leistung satt für höchste Erträge bei Wind, Wasser und BHKWs!

Wie vor beschrieben….

Qualitätsstandards aus dem Hause BRAUN Windturbinen sind weltweit gefragt!

Das Gesamtgewicht der Antaris 12.0 kW beträgt 450 kg. Die Anlage hat standardmäßig eine 7-fach Schleifringausführung und eine Temperaturüberwachung für den Generator.

Montageaufbau Antaris 12.0 kW….

Hier ein Segment des 18 m hydraulik Kippmasten.

Montage der Generatorverkleidung.

Fertig montiert passt die Antaris 12.0 kW wunderbar in die französische Landschaft. Herzlichen Glückwunsch für die gelungene Arbeit!

Die ANTARIS 12.0 kW unterwegs als Wanderwindmühle in Schleswig-Holstein. Die Turbine arbeitet hier 3-phasig netzparallel mit einem Smartwind Inverter 10.0 kW und 12.0 kW Bremswiderständen. Die Daten (Leistung, Windgeschwindigkeit) werden online überwacht.

…wie vor beschrieben.

Kippmasten 12m für Antaris 12 kW
